大型平面研削から円筒研削までお任せください
宏昌精機では、小型製品から大型製品までオールマイティに対応しております。
最大加工サイズ：800H×800W×7000L、800H×2600w×6000L
鉄、ステンレス、アルミ、セラミック等、様々な材質に対応可能
大型平面研削加工
国内最長級 超精密大型平面研削盤導入！2024年9月より稼働開始
弊社は丹波篠山工場の建設に伴い、さらなる加工サイズの拡張と迅速な納期対応、生産能力の向上を目指し、国内最大級の超精密大型平面研削盤を導入いたしました。

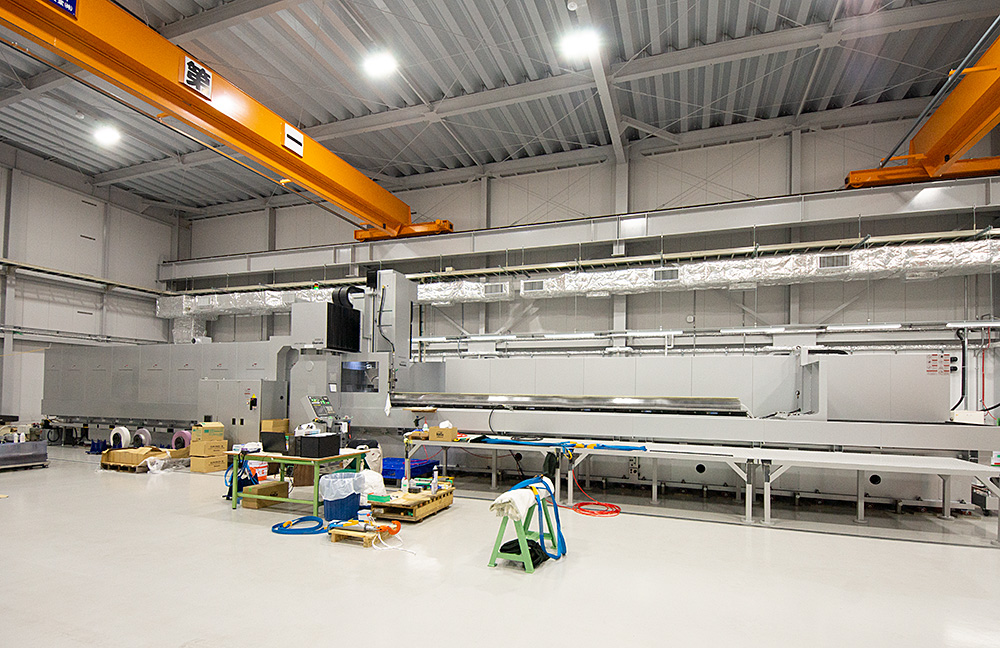

CNC超精密門型平面研削盤 UPG708CHLi（800W×7000L）
型番：UPG708CHLi メーカー名：岡本工作機械製作所
対応加工範囲
最大加工サイズ：800H×800W×7000L（ｍｍ）
最大積載質量：3.25ｔ
主な機械仕様
NC3軸制御（X・Y・Z）
テーブル可変静圧式リニア駆動 （真直度精度1μｍ以下/1000ｍｍ）
油静圧軸受け
超精密大型平面研削盤（UPG-6025）
超精密大型研削盤 UPG-6025
国内最大級の可変静圧式搭載の超精密大型研削盤を２台導入しています。
※2020年1月、UPG-6025NC レベル調整を行いました。
社内最大加工サイズの全静圧式研削盤です。(800H×2600W×6000L)
導入当初と変わらない精度(1メートルあたり0.5μ)を確認できております。
※測定値
今後とも顧客満足を第一に、更なる加工精度の追求に努めて参ります。
※2021年4月、UPG-408NC レベル調整を行いました。
対応加工範囲
最大加工サイズ：800H×2600w×6000L
最大重量12tまで研削が可能。
可変静圧式で超精密加工（1mあたり0.5μm）を実現。
さまざまな材質に対応可能
鉄、ステンレス、アルミ、セラミック、石英、溶射品、メッキ品、ゴム板まで対応させて頂きます。
現製品の傷取りのメンテナンスにも、ご利用いただけます。
保有設備
- 小物研削から大物研削(2600mm×6000mm)と多種多様に加工が可能。
- 最新の可変静圧式スライドシステム搭載の超精密研削盤は従来の研削盤以上の高精度を有しているため、液晶装置、半導体装置、塗工装置、（Ｔダイ）などの大型でかつ高精度の製品に最も適しています。また、各種砥石を完備している為、要望に応じた面粗度に対応可能です。
- 研削盤で鏡面仕上げをした製品を更にポリシング盤で仕上げることで超鏡面仕上げを可能としています。
-

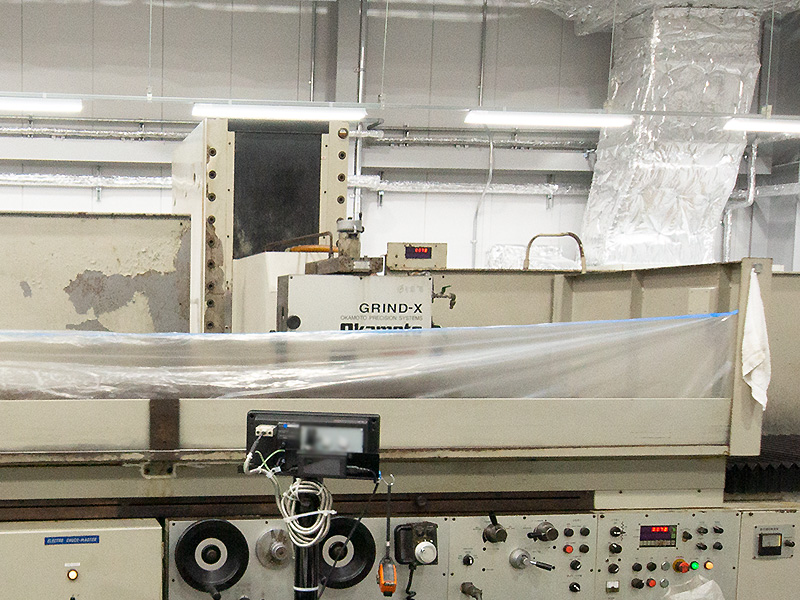

- 平面研削盤
-
- ポリッシング盤
| 名称 | 型式 | メーカー | 加工寸法 |
|---|---|---|---|
| 超精密門形平面研削盤 | UPG708CHLi | 岡本工作機械製作所 | 800H 800W 7000L |
| 静圧式平面研削盤 | UPG-6025 | 岡本工作機械製作所 | 800H 2600W 6000L |
| 静圧式平面研削盤 | UPG-408 | 岡本工作機械製作所 | 650H 800W 4000L |
| 平面研削盤 | PSG-4015 | 岡本工作機械製作所 | 600H 1500W 4000L |

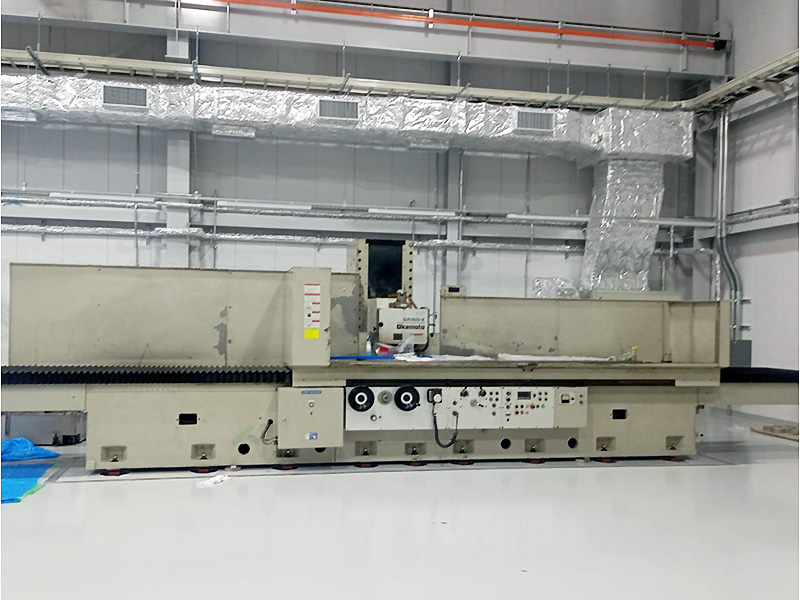

| 平面研削盤 | PSG-308 | 岡本工作機械製作所 | 600H 800W 3000L |
| 平面研削盤 | PSG-208 | 岡本工作機械製作所 | 600H 800W 2000L |
| 平面研削盤 | PSG-106 | 岡本工作機械製作所 | 400H 600W 1000L |

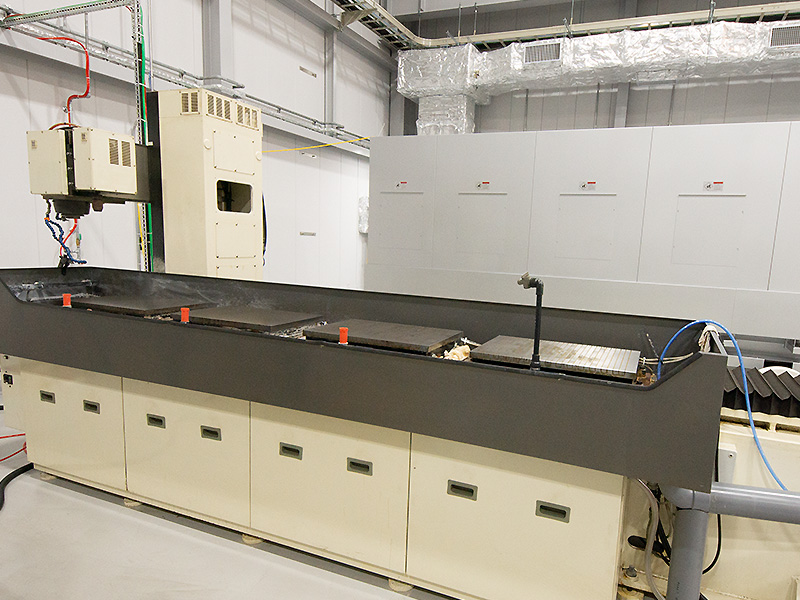

| ポリッシング盤 | SPH-3000 | 岡本工作機械製作所 | 400H 500W 3000L |
加工事例
大型の液晶パネル装置、半導体製造装置、塗工装置などに搭載される超精密部品（バーコーター）、熱板の再生研磨、等
円筒研削加工
宏昌精機では、平面研削だけでなく、ご要望の多い円筒研削加工にも対応しておます。
平面研削同様、培った研削の技術と精度を追求しております。
内外径研削可能で、φ250×500Lまで対応可能。
♯1000まで砥石を所持しており、精度追求に対応しております。
対応加工範囲
内外径 φ250×500L
#1000まで砥石所持
保有設備
| 名称 | 型式 | メーカー | 加工寸法 |
|---|---|---|---|
| 円筒研削盤 | OGM-250UEX | 岡本工作機械製作所 | φ250×500L |
【 お急ぎ品 / 多品種少量生産 /自社便での納品・引き取り可 】
